煉瓦のハッチングを入力する
煉瓦のハッチングを入力する場合は、右メニューからハッチングを選択し赤枠部の煉瓦をクリックします。
赤枠部の、縦割付＝左ボタン、横割付＝右ボタンという表示がでます。
縦向きの煉瓦のハッチングを入力する場合はクリック、横向きの煉瓦のハッチングを入力する場合は右クリックをします。
今回は右クリックをして横向きの煉瓦を入力します。
①点目に基準をクリックします。
このクリックした点が、ハッチングの煉瓦を入力する基準の点になります。
任意の領域をクリックします。下図の四角形の領域内にハッチングを入力します。
領域をクリックし終えたら、右クリックでポップアップメニューを表示し赤枠部の左上をクリックします。
横の間隔を入力する電卓が表示されるので、ハッチングの煉瓦の横の間隔を入力します。
ハッチングの煉瓦の縦の間隔を入力します。

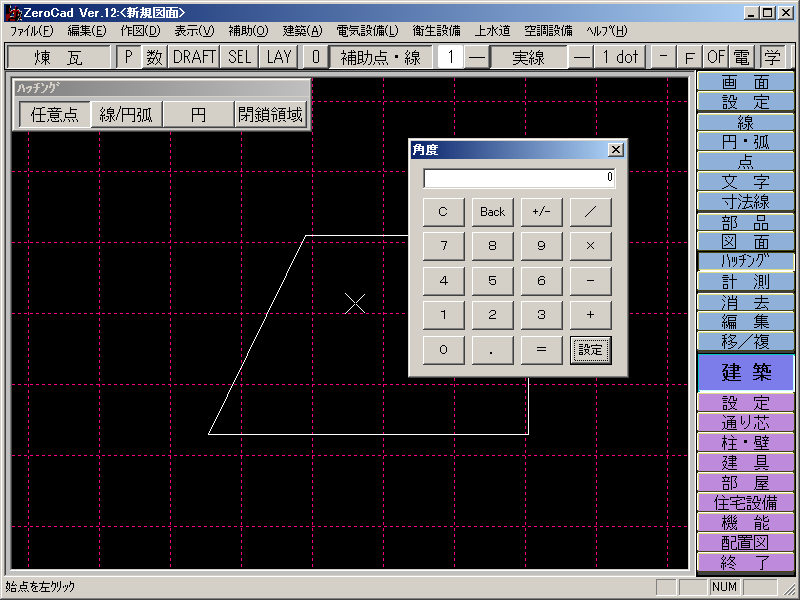

ハッチングの角度を入力します。
角度は平行と同様、水平方向右向きを0度として反時計回りに角度を入力します。
角度を入力すると平行と同様、赤枠部の枠あり＝RET、枠なし＝ESCという表示がでます。
ハッチングに枠をつける場合は、Enterキーもしくはクリック、内側のハッチングだけを入力する場合は、Escキーもしくは右クリックします。
マウスの右クリックをすると、指定した内容で内側に煉瓦のハッチングが入力されます。
縦割付の場合は下図のようなハッチングになります。
