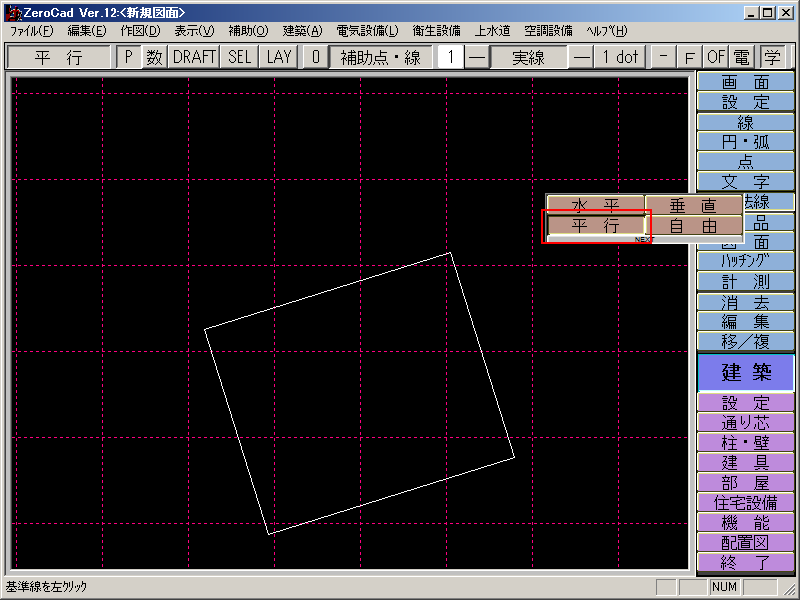

直線に対して並行な寸法線を入力する場合は、右メニューから寸法線を選択し赤枠部の平行をクリックします。

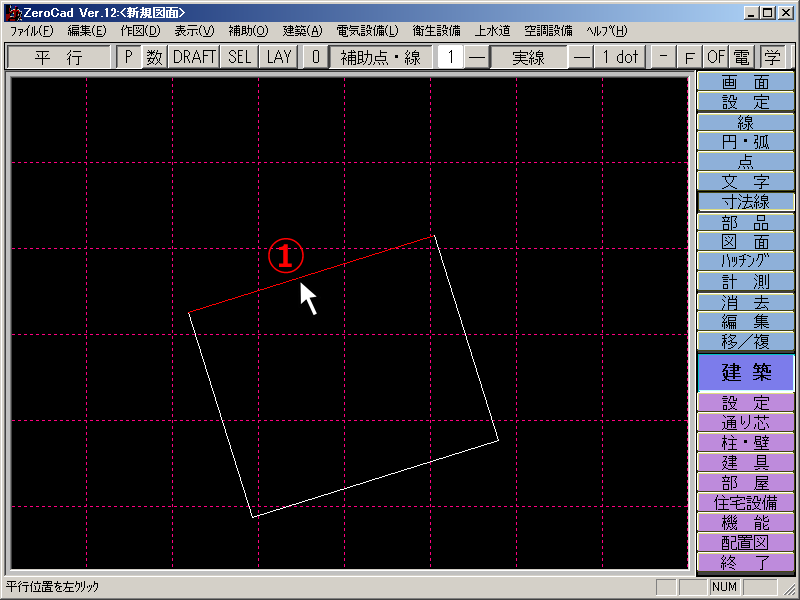

①点目で直線をクリックします。
この直線に対して平行な寸法線が入力されます。

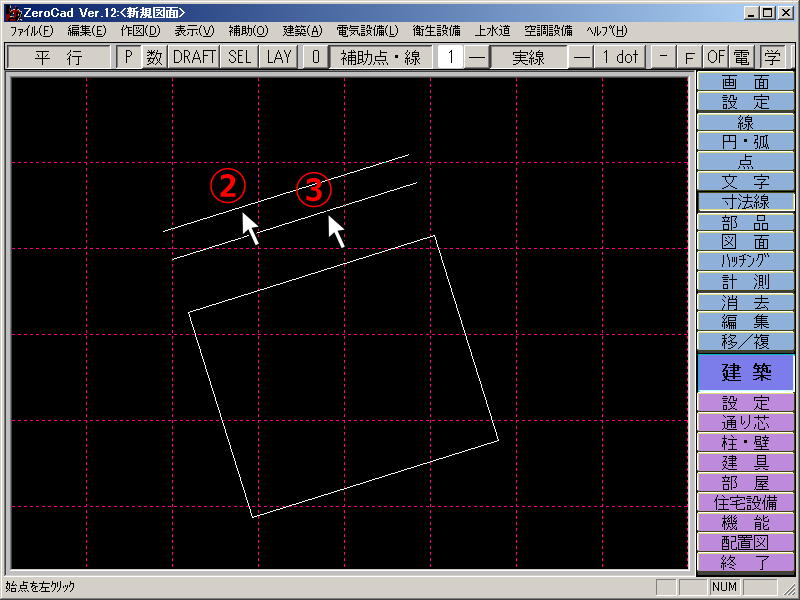

②点目は寸法線の配置される位置、③点目が寸法線の終点になります。

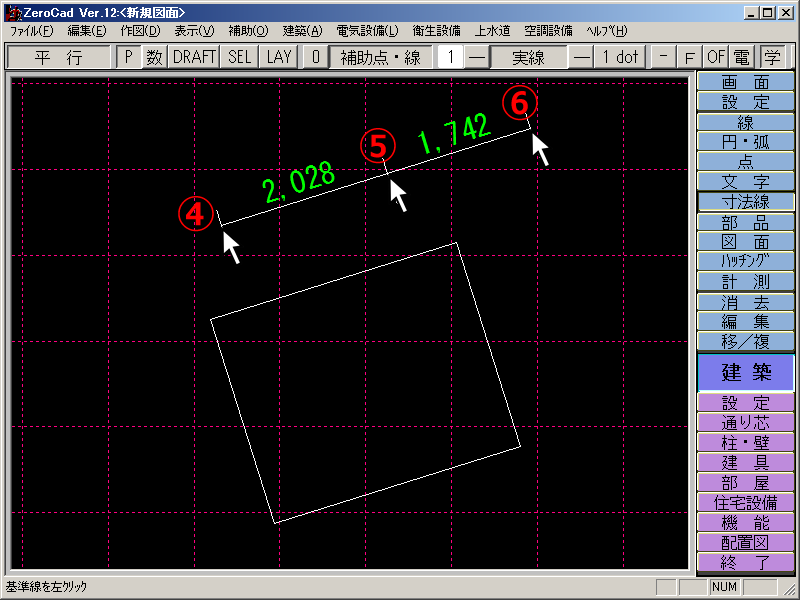

④点目が寸法線の開始点で、⑤点目が寸法線の終了点になります。
さらに水平・垂直と同様に⑥点目以降続けてクリックしていくと、点ごとの寸法線が入力されます。
終了する場合は、右クリックでポップアップメニューを表示させ、左上をクリックします。
