図面に寸法線を入れる場合は、寸法線コマンドを使います。

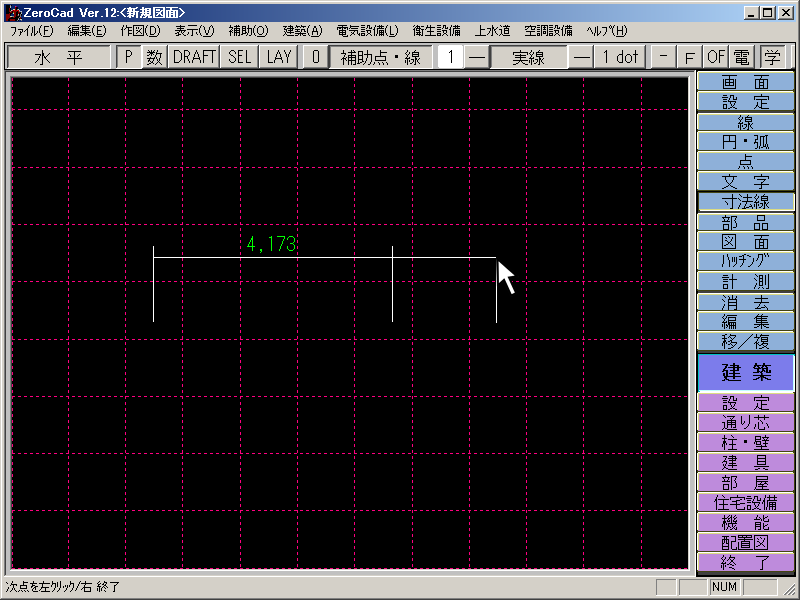

図面に対して水平な寸法線を表示する場合は、右メニューから寸法線を選択し赤枠部の水平をクリックします。

①点目が寸法線の配置される水平方向の位置、②点目が寸法線の足の終点になります。

次に③点目が寸法線の開始点で、④点目が寸法線の終了点になります。

④点目をクリックすると③点目から④点目まで寸法線が表示されます。
続けて入力する場合は、そのままマウスを動かすと寸法線が延びていきます。

⑤点目をクリックすると、④点目から⑤点目までで寸法線が表示されます。
このように続けて寸法線を入力する事が出来ます。

終了する場合は、右クリックでポップアップメニューを表示させ、左上をクリックします。
